Úvod » Papierové modely » Papierový model - Praga S5T-3 SV-1 čistič kanálov
Výrobca: | Ripper Works | ||
Autor: | MUDr. Jan Bruthans | ||
Ročník vydania: | 2022 |
Jeden z papierových modelov je model Sacieho vozidla – čističa kanálov Praga S5T-3 SV-1 od špičkového výrobcu papierových modelov RipperWorks.
Modelárov, ktorí sú skúsenejší, poteší varianta s interiérom kabíny vodiča, Cisterna je sklápacia a otváracia, rameno sania aj poklop môžu byť riešené ako pohyblivé. Predné kolesá sú natáčacie, kapota motora sa dá zdvihnúť. Interiér, môžete podľa vlastnej úvahy vynechať.
O predlohe:
Praga S5T (cestná päťtona, hovorovo espetka) je cestný nákladný automobil strednej tonáže, postavený na báze terénnej trojtony Praga V3S, z ktorej prevzal predovšetkým hnacie ústrojenstvo, upravený rám a kabínu. Na rozdiel od V3S je S5T dvojnápravový, s pohonom na zadnú nápravu (znak 4×2). Postupne vznikli tri vývojové verzie, líšiace sa hlavne použitým motorom. Základným prevedením vozidla bol valník a trojstranný sklápač. Vedľa nich sa však na vozidlo osadzovali aj iné účelové nadstavby. Ďalej ešte existovali varianty s predĺženým rázvorom alebo predĺženou kabínou. Pod označením S5T-TN vznikali návesové ťahače založené na upravenom šasi S5T. Výroba automobilu Praga S5T prebiehala v rokoch 1956–1961 v AZKG Praha-Vysočany, a potom, až do jej ukončenia v roku 1972, v Avii Letňany.
Hlavnou odlišnosťou typu S5T-3 sa opäť stal upravený motor. Ukázalo sa, že motor T 912-2 vozidiel S5T-2 trpí nedostatočnou životnosťou. Príčinou boli príliš vysoké prevádzkové otáčky motora. Preto došlo k prevŕtaniu motora na zdvihový objem 8100 cm³. Táto úprava umožnila zníženie maximálnych otáčok motora a to pri zachovaní existujúceho výkonu. Toto riešenie súčasne prinieslo zvýšenie krútiaceho momentu a zníženie spotreby paliva. Takto upravený motor dostal označenie T 912-3. Ďalšiu zmenu znamenalo zmenšenie prevodového pomeru v prídavnej prevodovke. Tým vzrástla maximálna rýchlosť vozidla na 78 km/h.
V roku 1971 došlo k legalizovaniu užitočnej hmotnosti 6000 kg. Odvtedy niesli produkované vozidlá označenie S5T-3 Super. Neskôr však bola táto legalizácia uplatnená aj na existujúce vozidlá S5T-2 a S5T-3, vyrobené pred rokom 1971.
Sacie vozidlo je modifikáciou klasického fekálneho vozidla a slúžil na tlakové čistenie kanalizácií a nádrží. Vozidlo je vybavené tlakovým čerpadlom a pomocnou nádržou na vodu s objemom 0,5 m³. Na hlavnej nádrži je umiestnená savica na otočnom výložníku. Nádrž je sklopná, jej zadné veko je odklápacie. Vozidlo je postavené na podvozku S5T-3.
Rozmer modelu v mm D/Š/V: 230 / 75 / 95

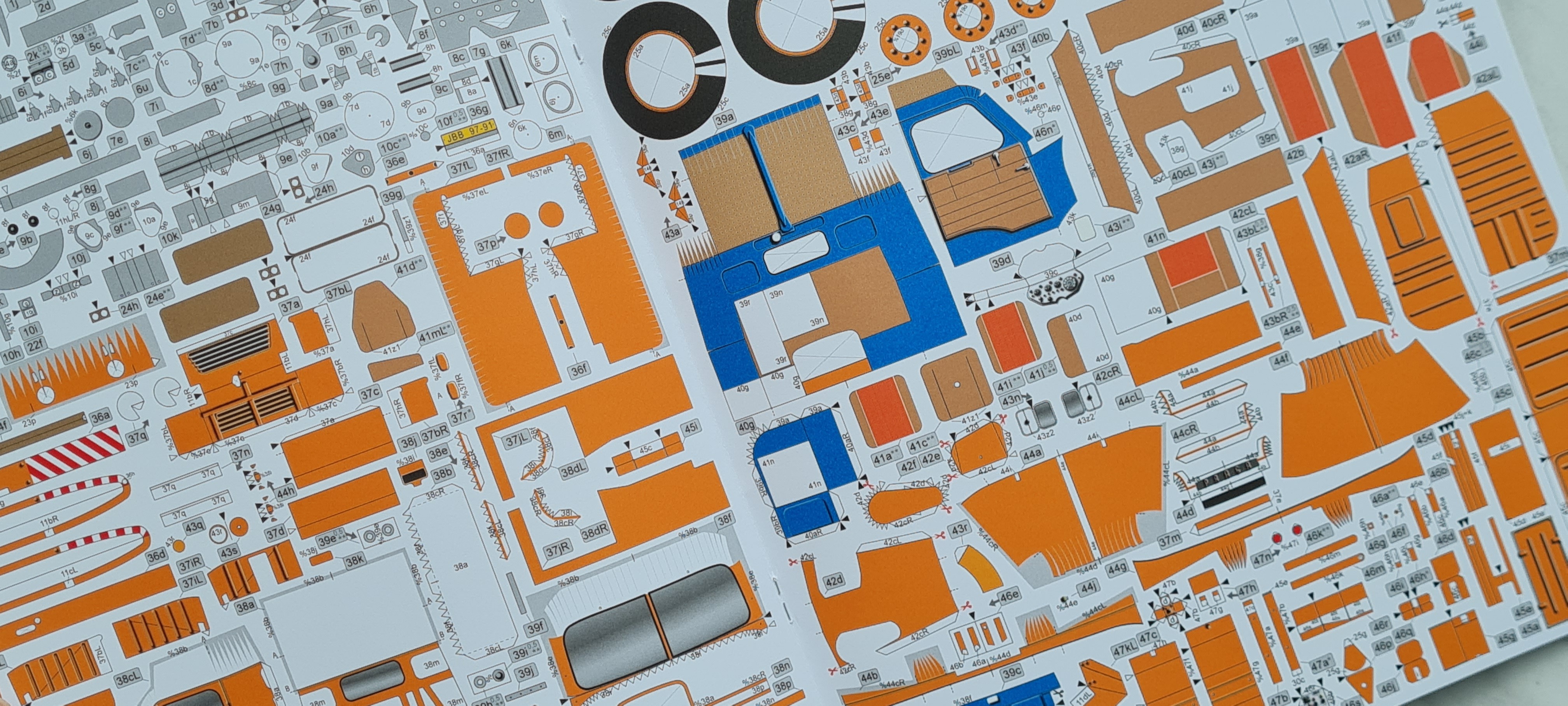

Papierový model je tlačený ofsetom. Ofset je tlačová technika, pri ktorej sa farba na papier nanáša z tlačového valca pomocou gumového valca, pretože guma sa lepšie priľne na nerovnosti papiera a dokáže teda vytlačiť aj najjemnejšie detaily. Narozdiel od atramentovej či laserovej tlače sa nerozpíja a neodlupuje pri následnej práci. Model je vytlačený na papieri s gramážou 160g/m2, teda dvojnásobnej hrúbke kancelárskeho papiera. Tento papier je štandardne používaný výrobcami modelov, pretože je na prácu najvhodnejší. Model je zostavený z cca 1285 dielov rôznych veľkostí. Niektoré diely je nutné podlepiť modelárskym kartónom 0,2 / 0,5 alebo 1mm hrúbky, ktorý sa nachádza tak isto v našej ponuke. Návod obsahuje celkom 32 trojrozmerných návodových kresieb pre čo najjednoduchšiu stavbu a 5 "péroviek" - detailov.
Súčasťou modelu je aj aršík priehľadnej fólie na „zasklenie“ modelu.
Model doporučujeme lepiť disperznými lepidlami, ktoré máme aj my v ponuke. Na našej stránke nájdete mimo iného lepidlo Herkules, ktoré je modelármi najpoužívanejšie a po zaschnutí je číre a stále. Toto lepidlo je zdravotne nezávadné, teda je vhodné na prácu aj deťom.
Pre zvedavcov, ktorí chcú vedieť ako vyzerá papierový model Praga S5T-3 SV-1 čistič kanálov, skôr ako ho kúpia, prinášame toto video:
Zdroj foto: ripperworks.cz
Text: ripperworks.cz a wikipedia.cz
Video: BM-SAX s.r.o.
Žánrové zadelenie: | Poľnohospodárska prepravná technika | ||
Typové rozdelenie: | Cisterny | ||
Hnanie: | Kolesové |
Mierka: | 1:32 | ||
Obtiažnosť 1-5: | 5 | ||
Materiál: | Papier | ||
Tlač: | Ofset | ||
Farba: | Oranžová | ||
Hrúbka: | 160g/m2 | ||
Tlačový rozsah: | 6 x B4 | ||
Počet dielov: | 1285 |
