Úvod » Papierové modely » Hasiči » Papierový model - Hasičská vysokozdvižná plošina Tatra T148 PVP-27
Autor: | MUDr. Jan Bruthans | ||
Ročník vydania: | Neuvedený |

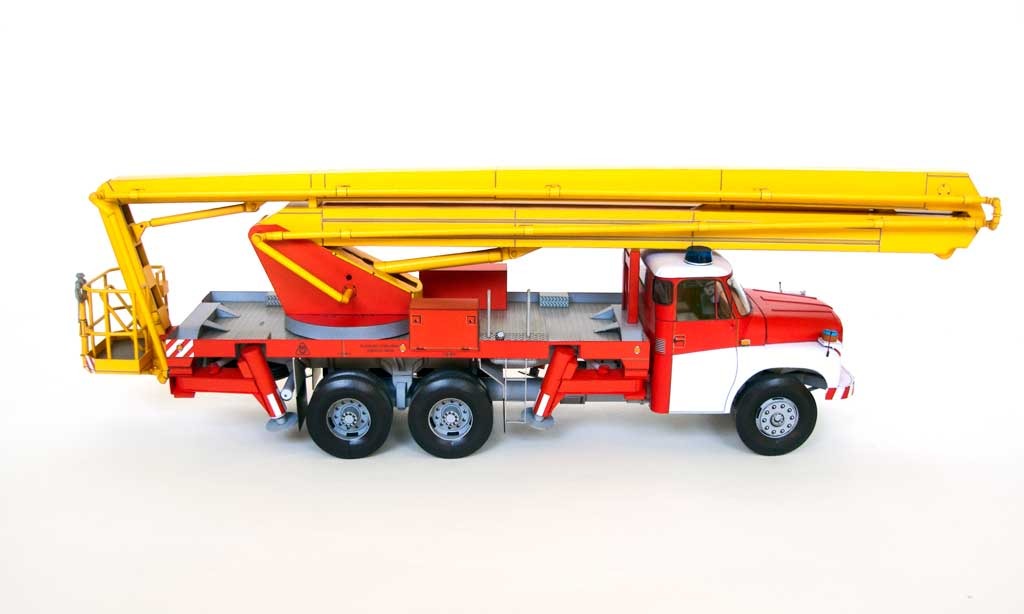

Nepostavený papierový model stavebnica, vystrihovačka hasičskej vysokozdvižnej plošiny Tatra T148 PVP-27 od špičkového výrobcu papierových modelov RipperWorks vydaná pod číslom 52.
Tatra T 148 (1972 – 1982) je česko-slovenský nákladný automobil s podvozkom 6 × 6, alebo 4 × 4 s nosnosťou 12 ton. V roku 1969 bola zahájená overovacia séria modernizovaného automobilu T138, ktorú nahradila a v mnohých variantoch rozšírila. Cieľ bol odstrániť príčiny niektorých porúch T138, zvýšiť výkon motora, prepravnú rýchlosť a spoľahlivosť. Prevádzku v teréne umožňuje najmä dostatočná svetlá výška 290 mm, na otočenie postačoval priemer 18,5 m. Základ vozidiel tvoril pre Tatru typický podvozok Tatra-concept, nesúci prednú nápravu odpruženú skrutnými tyčami s nastaviteľným predpätím. Pohonnú jednotku tvoril naftový, vzduchom chladený, do "V" usporiadaný osemvalcový motor s ventilovým rozvodom OHV rady T 928, ktorý bol značne modernizovaný a dostal nové označenie T2 – 928E.
Vozidlo s názvom Plošina PVP 27/MP-27, ktorého základom je rámový podvozok Tatra 148, obsahuje trojdielny výložník, ktorý je súčasťou pomocného rámu a stabilizačných podper. Podpery majú zaujímavý systém rozloženia, kedy sa najprv hydraulicky vyklopia spod nadstavby a potom sa vysunú teleskopické podpery kolmo dole. Výložník je vyrobený z ramien s obdĺžnikovým prierezom, ktoré sú kĺbovo spojené a vedené paralelogramom, ktorý zaisťuje vodorovnú polohu koša v akejkoľvek polohe ramien. Paralelogram je z tyče kruhového prierezu, ktorá je uložená v ramenách dvojakým spôsobom. V kĺboch je potom spojený reťazou, ktoré zaisťujú prenos ťahovej sily.
Vozidlo obsahuje pracovnú klietku, ktorá má nosnosť 300 kg. Ovládanie plošiny je elektrohydraulické s dvoma pracoviskami, z ktorých je dolné prioritné. Obe ovládacie páky umožňujú iba jeden súčasný pohyb ramien, obsluha drží stlačené tlačidlo voliča pohybu, ktorý chce vykonať a pohybuje (hore/dole) jedinou ovládacou pákou na boku ovládacieho pultu. V prípade, že hrozí nebezpečná manipulácia, môže dolné pracovisko vyradiť z prevádzky horné pracovisko.
Spomínajú sa nebezpečné situácie, ktoré sa v minulosti udiali s vozidlom Plošina PVP 27/MP-27, keď došlo k pretrhnutiu reťaze paralelogramu a vyklopeniu osádky z koša. Vzhľadom na tieto udalosti sa pri modernizácii typu PP 27-1 postupne odstránili časti nešvárov.
Modelárov, ktorí sú skúsenejší, poteší varianta s interiérom kabíny vodiča, pohyblivou nadstavbou, alebo detailne prepracovaným podvozkom, zatáčacími prednými kolesami sklápacou kabínou, otočnou nástavbou, a rozkladacími ramenami a sklopnými vzperami. Interiér, môžete podľa vlastnej úvahy vnútorné časti vynechať. Suchovod je navrhnutý ako pohyblivý a paralelogram je naznačený veľmi detailne, pokiaľ si však netrúfate, dajú sa niektoré celky zjednodušiť.
Autorom nadstavby vozidla je Bc. Jakub Vavera.
Rozmer modelu v mm D/Š/V: 380 / 80 / 115
Papierový model je tlačený ofsetom. Ofset je tlačová technika, pri ktorej sa farba na papier nanáša z tlačového valca, pomocou gumového valca, pretože guma sa lepšie priľne na nerovnosti papiera a dokáže teda vytlačiť aj najjemnejšie detaily. Narozdiel od atramentovej či laserovej tlače sa nerozpíja a neodlupuje pri následnej práci. Model je vytlačený na papieri s gramážou 160g/m2, teda dvojnásobnej hrúbke kancelárskeho papiera (tzv. modelárska štvrťka). Tento papier je štandardne používaný výrobcami modelov, pretože je na prácu najvhodnejší. Model je zostavený z cca 1310 dielov rôznych veľkostí. Niektoré diely je nutné podlepiť modelárskym kartónom 0,2 / 0,5 alebo 1mm hrúbky, ktorý sa nachádza tak isto v našej ponuke. Návod obsahuje celkom 23 trojrozmerných návodových kresieb pre čo najjednoduchšiu stavbu a 8 "péroviek" - detailov.
Ako na značenie podlepovania u RipperWorks?* - "štvrťka" (modelárska čtvrtka) je presne hrúbky, ako je tlačený model, teda 160g/m2, a ** - kartón, v základe 1mm z čoho je odvodené, že: |
Výhodou je že súčasťou modelu je aj aršík priehľadnej fólie na „zasklenie“ modelu.
Jednou z možností tohto modelu sú laserové doplnky, ktoré sú predávané samostatne a umožňujú vytvoriť ešte realistické detaily na modeli. Tieto doplnky sú presne navrhnuté a vyrobené pomocou laserového gravírovania, čím zabezpečujú dokonalú pasovanosť a veľmi jednoduchú montáž. (Vyrábajú sa aj na priamu objednávku podľa vešej potreby)
Model doporučujeme lepiť disperznými lepidlami, ktoré máme aj my v ponuke. Na našej stránke nájdete mimo iného lepidlo Herkules, ktoré je modelármi najpoužívanejšie a po zaschnutí je číre a stále. Toto lepidlo je zdravotne nezávadné, teda je vhodné na prácu aj deťom.
Pre ďalšie pohodlie a presnosť pri stavbe tohto modelu sú k dispozícii aj nožnice, pinzety, skalpely, pravítka a iné, ktoré sú dostupné na našom eshope topmodely.sk.
Tieto nožnice majú špeciálne ostré rezy a ergonomický dizajn, ktoré umožňujú jednoduché a presné strihanie jednotlivých dielov a pinzety sú presné a umožňujú uchopenie tam kde sa prsty nedostanú. Skalpel je na rezanie najmenších detailov s vysokou presnosťou, nie všade sa dostanú nožnice. Vykružováky na presné otvory v tvare kružnice. Pravítka slúžia pre čisté rezy a ohyby.
Názor odborníka:"Model hasičskej vysokozdvižnej plošiny Tatra T148 PVP-27 od RipperWorks je stredne ťažký a vystrihovačka tejto stavebnej sady je vhodná pre skúsených modelárov. Model má zaujímavé prvky, ako napríklad hydraulické podpery, pracovnú klietku a elektrohydraulické ovládanie. Model je založený na reálnom vozidle, ktoré bolo v minulosti často využívané v reálnom svete. Doporučujem tento model pre každého modelára a nadšenca Hasičskej techniky." Bohuš. |
Pre zvedavcov, ktorí chcú vedieť ako vyzerá papierový model, skôr ako ho kúpia, prinášame toto video:
Zdroj foto: RipperWorks a BM-SAX s.r.o.
Text: RipperWorks, a BM-SAX s.r.o.
Video: BM-SAX s.r.o.
Žánrové zadelenie: | Požiarna pracovná technika | ||
Typové rozdelenie: | Plošiny | ||
Hnanie: | Kolesové |
Mierka: | 1:32 | ||
Obtiažnosť 1-5: | 5 - veľmi ťažká | ||
Materiál: | Papier | ||
Tlač: | Ofset | ||
Hrúbka: | 160g/m2 | ||
Tlačový rozsah: | 11 x B4 | ||
Počet dielov: | 1310 | ||
Jazyk návodu: | Čeština | ||
Dĺžka modelu: | 380 mm | ||
Šírka modelu: | 80 mm | ||
Výška modelu: | 115 mm |
